HBM2の実測で見えた電力差　AI GPU基盤の電源・冷却設計に影響

編集: グリットアーツ編集部

公開日：2026年10月15日

3行解説

ニュースの概要

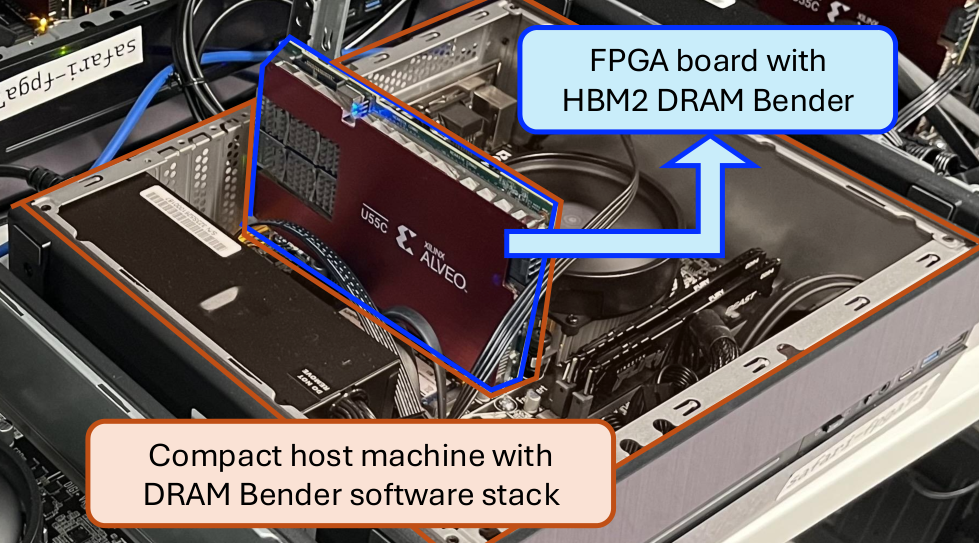

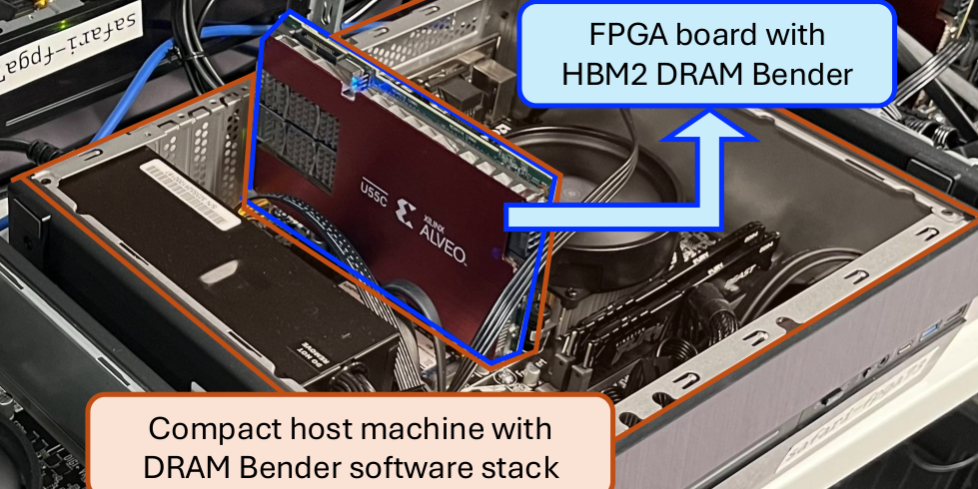

arXivに2026年10月9日付で投稿された論文「Understanding the Power Consumption of Modern High Bandwidth Memory: Experimental Analysis and Modeling Using Real HBM2 DRAM Chips」は、実際のHBM2 DRAMチップを対象に、消費電力の実験的な特性評価を行ったものです。著者らは、36個の実チップと複数のワークロードを使って測定し、HBM電力のモデル化も行いました。対象には実際のLLM decodeワークロードも含まれています。

何が新しいのか

この論文の新しさは、HBMの電力を机上ではなく、実チップで広く測った点にあります。著者らは13の新しい知見と6つの要点を示し、特に読み出し操作が他の操作より高い電流を消費すること、HBM2内部のbank group bus信号を切り替えると電力が29.4%増えることを確認しました。さらに、36チップ平均で、JEDECが定める最高消費電力の測定ループより23.6%高いアクセスパターンも作れたとしています。

もう一つの新しさは、実測結果を使って新しいHBM電力モデルを作り、36個の実HBM2チップを7.6〜8.1%の平均絶対誤差で予測したことです。論文では、このモデルが既存の最先端モデルより高精度だとしています。さらに、HBM3Eの指定電圧範囲では、NVIDIA H200 GPU 3台の平均HBM3Eメモリ電力とも2.4〜5.3%の誤差で近い結果を示しました。

グリットアーツ編集部の分析

導入判断で重要なのは、「HBMは規格試験で十分に見積もれる」とは限らないと示した点です。読み出し操作や信号の切り替え方で電力が変わるなら、GPUサーバの電源容量や冷却設計は、平均値だけでなくピーク時の余裕を見ておく必要があります。特に、JEDEC準拠の試験ループを通っていても、実際のAI/ML負荷で熱スロットリングや停止に近づく可能性があるため、設計段階の検証条件を詰める価値があります。

一方で、この研究は実運用の最終保証値をそのまま与えるものではありません。対象はHBM2実チップで、モデルの精度も測定条件とワークロードに依存します。したがって、AI基盤の容量見積もりやPoCでは有効でも、製品選定や本番保証の判断には、実際のGPU構成、温度条件、負荷の再現性を別途確認する必要があります。

日本の現場で考えると

日本のデータセンターやAI検証環境では、GPUの台数だけでなく、HBMを含むメモリ側の電力変動をどう吸収するかが論点になります。ラック電源の余裕、冷却方式、負荷試験の条件が弱いと、実運用で想定外の温度上昇や性能低下が起きる可能性があります。

向いているのは、AI学習基盤、LLM推論基盤、GPUサーバのPoC、電源・冷却設計の事前検証です。慎重に見るべきなのは、規格値だけで容量を決めたいケースや、温度条件が厳しい環境で余裕を小さく取りたいケースです。特に、実ワークロードに近い負荷を流せるかどうかが、導入後の安定性を左右します。

導入・検討時に確認したいこと

• 対象がHBM2なのか、別世代のHBMにもそのまま当てはめられるか。
• PoCで使う負荷が、LLM decodeのような実ワークロードに近いか。
• 電源容量と冷却余裕を、平均値ではなくピーク時でどう見るか。
• JEDEC準拠試験に加えて、どのアクセスパターンで検証するか。
• 測定条件の温度、GPU構成、再現性をどうそろえるか。

現時点で分かっていないこと

公開要約だけでは、実運用にそのまま使う際の適用条件は十分に分かりません。たとえば、HBM2以外の世代への一般化、測定環境の細かな条件、各GPU構成での再現性は追加確認が必要です。公開されたモデルの実装を、どの環境でどう使うかも検証が要ります。

AI基盤では、GPU本体だけでなくHBMの電力特性まで見ないと、電源や冷却の余裕を読み違えることがあります。検証環境の設計や負荷試験の考え方を整理したい場合は、基盤側の観点から見直す価値があります。

出典: arXiv (cs.AR)
